093B核潜艇垂发装置的最新分析：24单元、口径850、一坑一弹、杀手锏鹰击21高超弹

2025年3月12日下午7:23 • 军武专栏

一、中国海军现役水面舰艇垂直导弹发射装置的发展情况

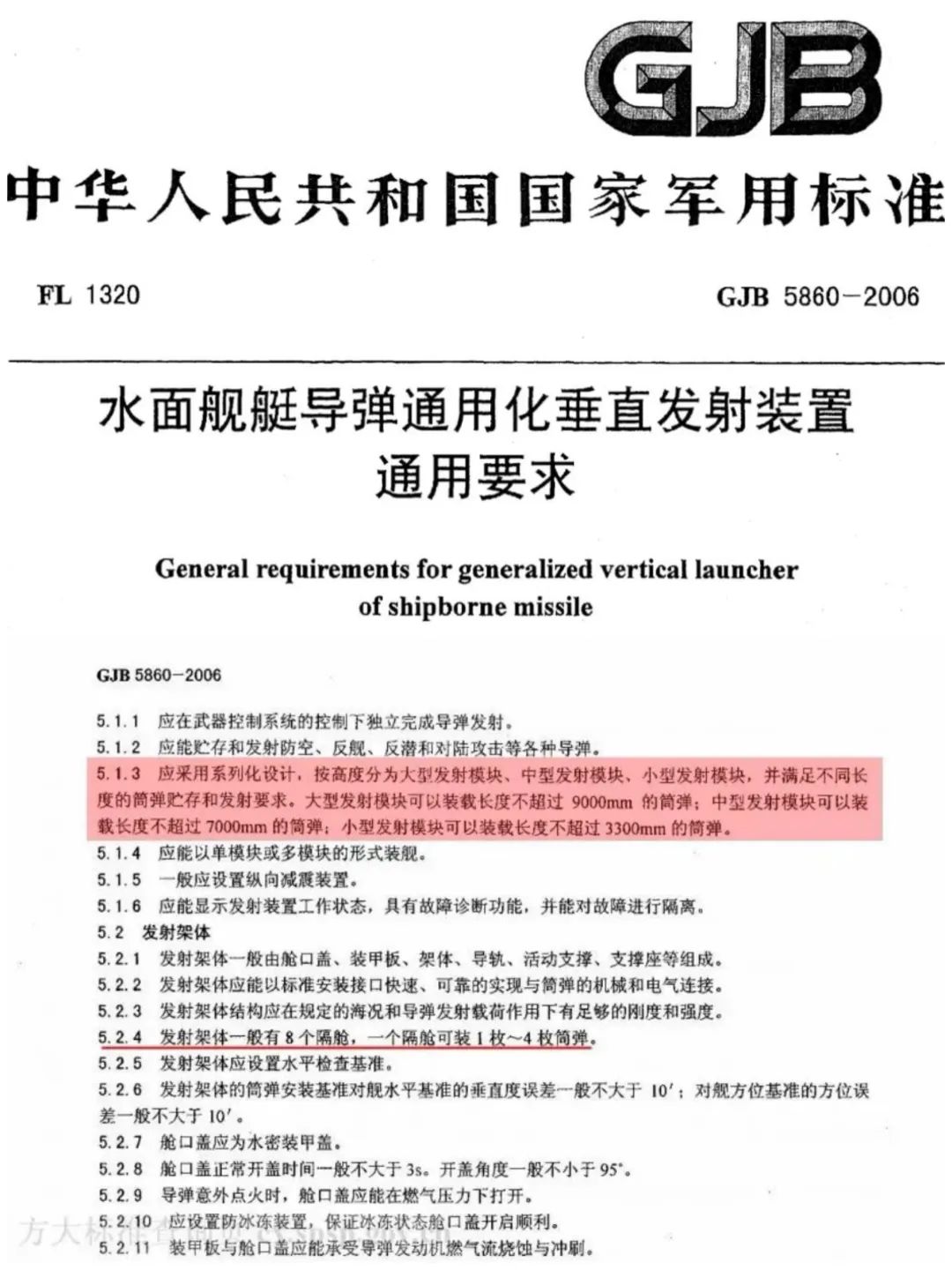

经过多年的的发展探索，我国海军装备的垂直导弹发射装置已经基本定型，根据2006年发布的《水面舰艇导弹通用化垂直发射装置通用要求》及现有装备体系分析，目前已经构建了三级垂发系统：

093B核潜艇垂发装置的最新分析：24单元、口径850、一坑一弹、杀手锏鹰击21高超弹

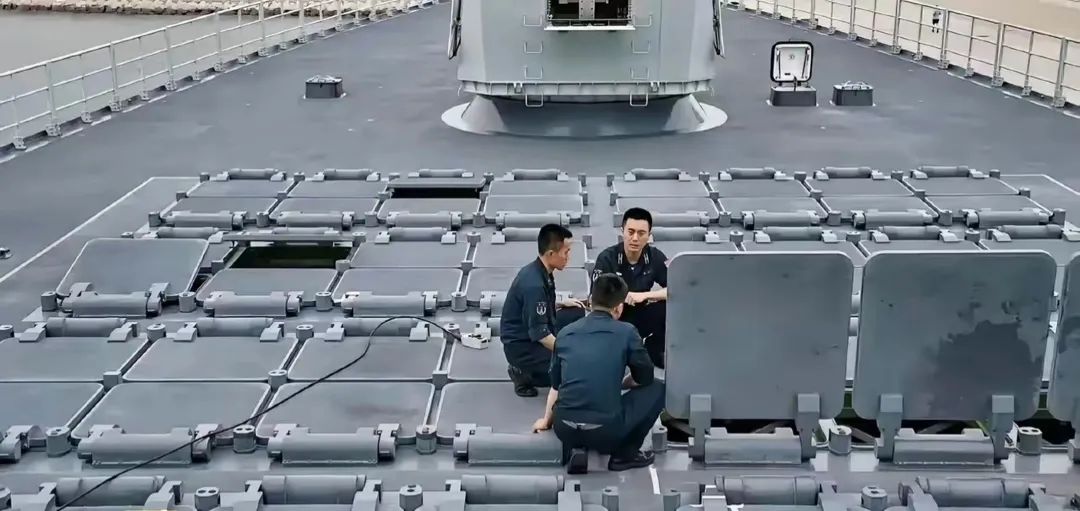

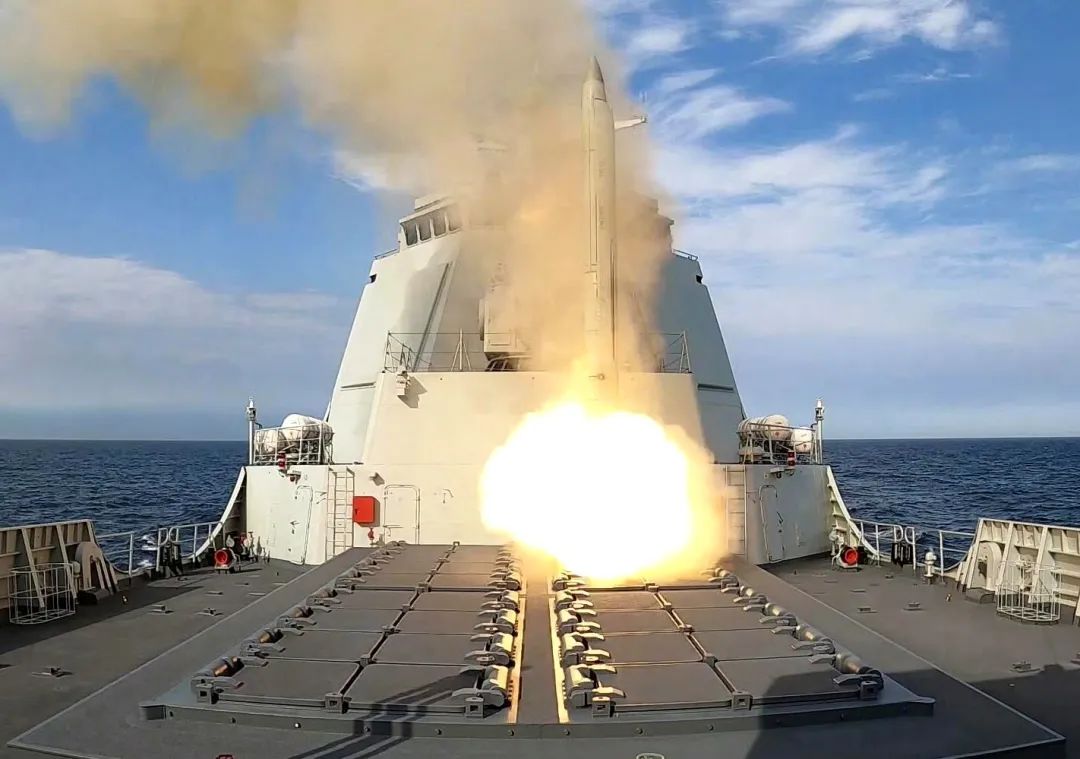

驱逐舰搭载标准的850毫米热冷通用垂直导弹发射装置，以055/052D系列驱逐舰装备的海通-1型（HT-1）型热冷通用垂直发射装置为例，深度有9米和7米两种规格，具备热冷通用垂发性能，可发射射“鹰击”-18反舰导弹、“鹰击”-21高超音速导弹、“鱼”-8/11反潜导弹、“长剑”-10巡航导弹、“海红旗”-9系列防空导弹、“海红旗”-19/26反导拦截弹等。

护卫舰则搭载的都是650毫米热垂直导弹发射装置，以054A/054B护卫舰装备的H/AKJ-16型垂直发射系统为代表，主要发射程海红旗-16系列防空导弹、鱼-8火箭助飞鱼雷。

第三类则是以“虎鲸”、A2000无人作战艇为代表的新一代大型无人水面舰艇，其装备有850毫米口径的HT-1型热冷通用垂直发射装置，但受限于400/200吨的艇体尺寸和任务设定，垂发深度为3.3米。主要装备轻型反舰导弹和进程防空导弹。

二、“长城201艇”实验的导弹垂发系统

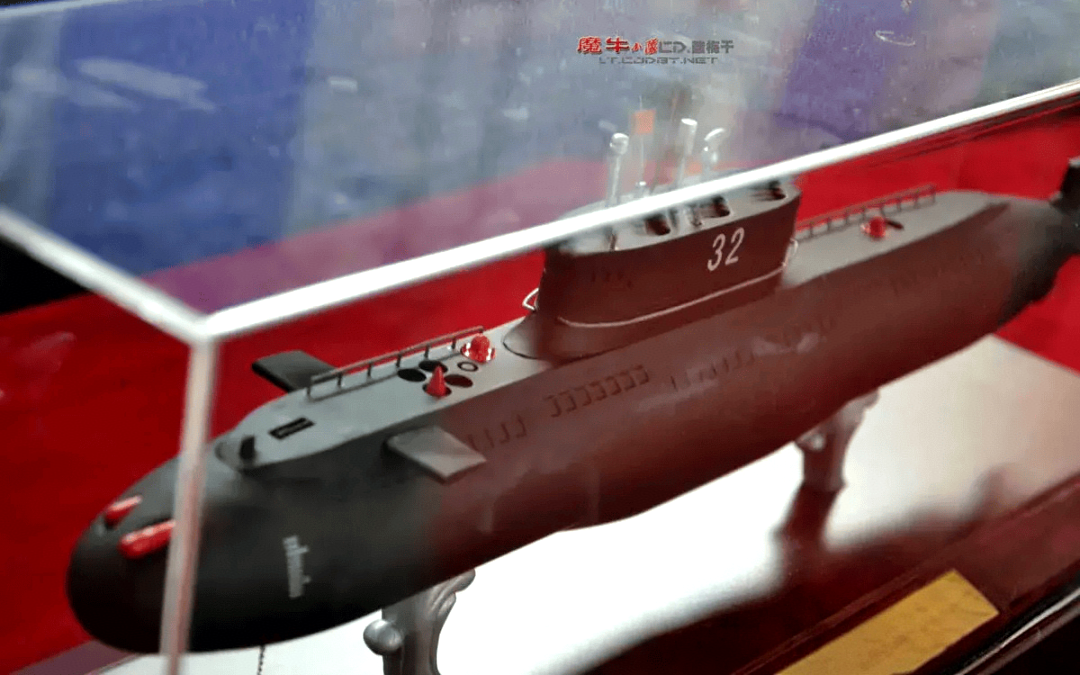

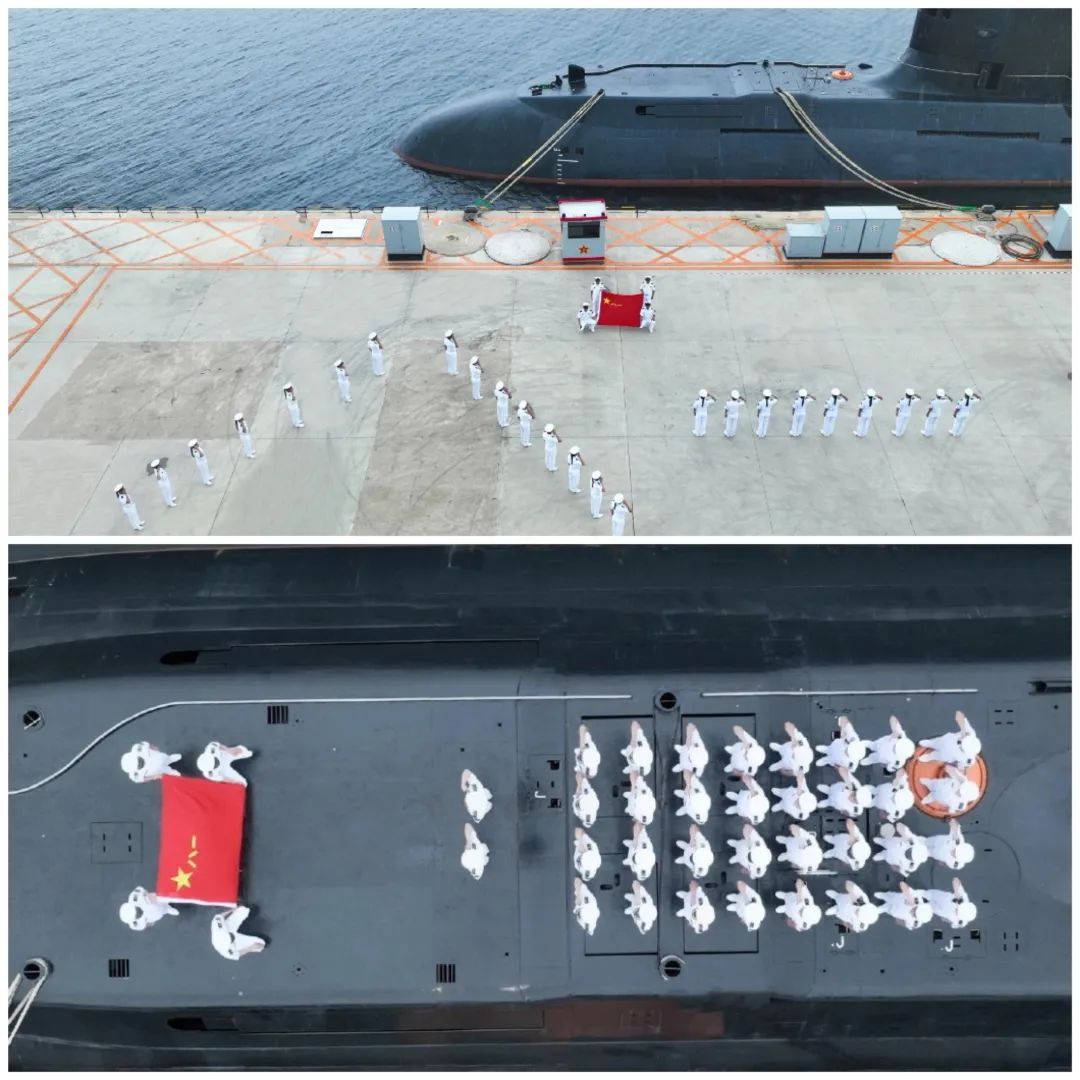

2024年海军发不了32型实验潜艇“长城201艇”的最新照片，在这组高清照片中“长城201艇”在指挥塔前部艇首位置设置了4单元的垂发系统。

通过多角度分析垂发系统的细节，可以看出潜射版的垂发系统与055、052D装备的海通-1型（HT-1）垂发系统发射盖相仿，甚至可能更大，尤其是艇员参照对比下（小编假设成年男性身体量肩宽50公分），大致推测出发射盖的尺寸大小，应该为90厘米*110厘米左右。因此，“长城201艇”实验的垂发系统技术上源自海通-1型（HT-1）垂发系统，尺寸上也基本相仿。发射“鹰击”-18亚超音速反舰导弹、“鹰击”-21高超音速导弹、“长剑”-10巡航导弹等大口径武器没有问题。

三、“鹰击18”、“鹰击21”、“长剑10”将是093B的重要武器装备

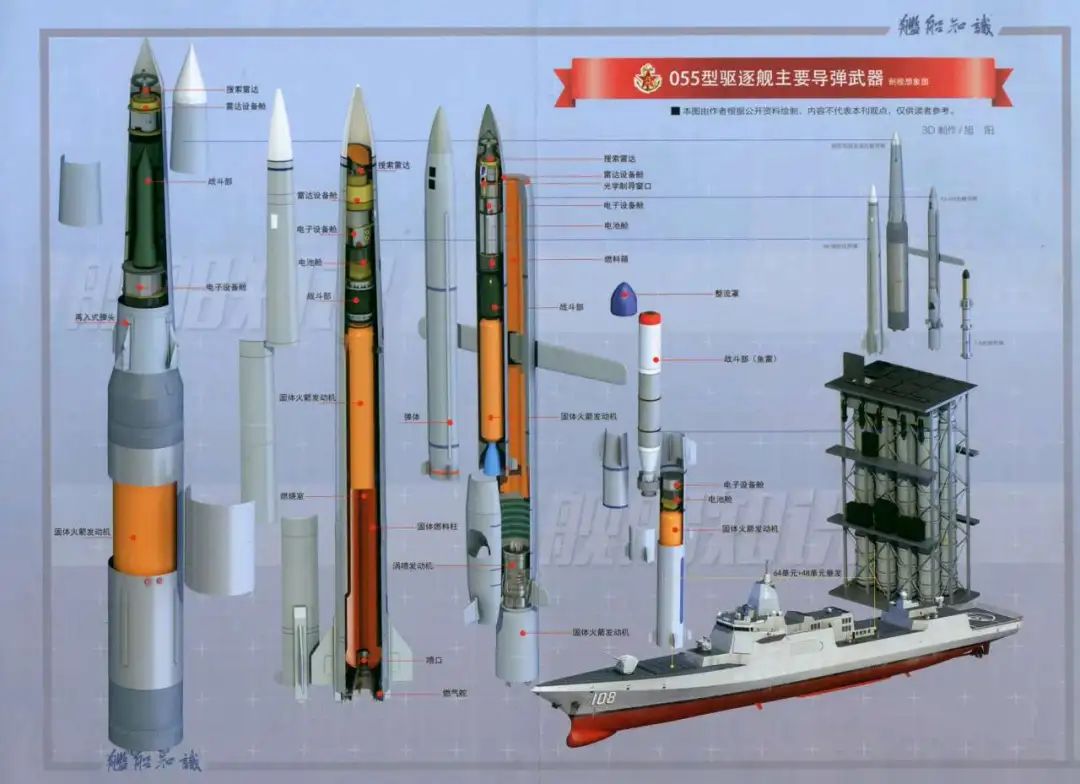

再看我国海军垂发系统能使用的导弹型号。作为我国海军现役主力反舰导弹，“鹰击”-18亚超音速反舰导弹安装助推火箭发动机后的长度超过了8米，折叠弹翼后直径0.53米，导弹重量2.2吨，最大射程660公里，在国际上首创随海况自适应超低空掠海飞行技术，突防能力极为出色，如此巨大的“水面舰艇杀手”只能安装在9米长度的垂发模块里。

“鹰击”-21高超音速导弹长度9米，直径0.85米，刚刚能够塞进9米垂发中，该弹采用双锥体弹头的设计，发射后能以6倍音速打击1000公里外的高价值目标，并能够实现机动变轨，飞行末段突防速度接近10马赫，而美军航母舰队的现有防空能力根本无法对其进行有效拦截，成为我国海军反制美国航母舰队的杀手锏武器。

“长剑”-10巡航导弹潜射版本，弹长8.3米，弹重2.5吨，直径0.68米，巡航高度50~150米，最大巡航速度0.75马赫，有效载荷300~500公斤，命中精度5~10米，射程1500公里，是对陆打击的利器。当然”长剑10”和美国“战斧”等大多数巡航导弹一样,其较大的飞行距离和较为精确的末端攻击精度都是用较低的飞行速度换取的，在不对称作战支具有很大优势，面对拥有先进防空系统的对手极易被拦截。

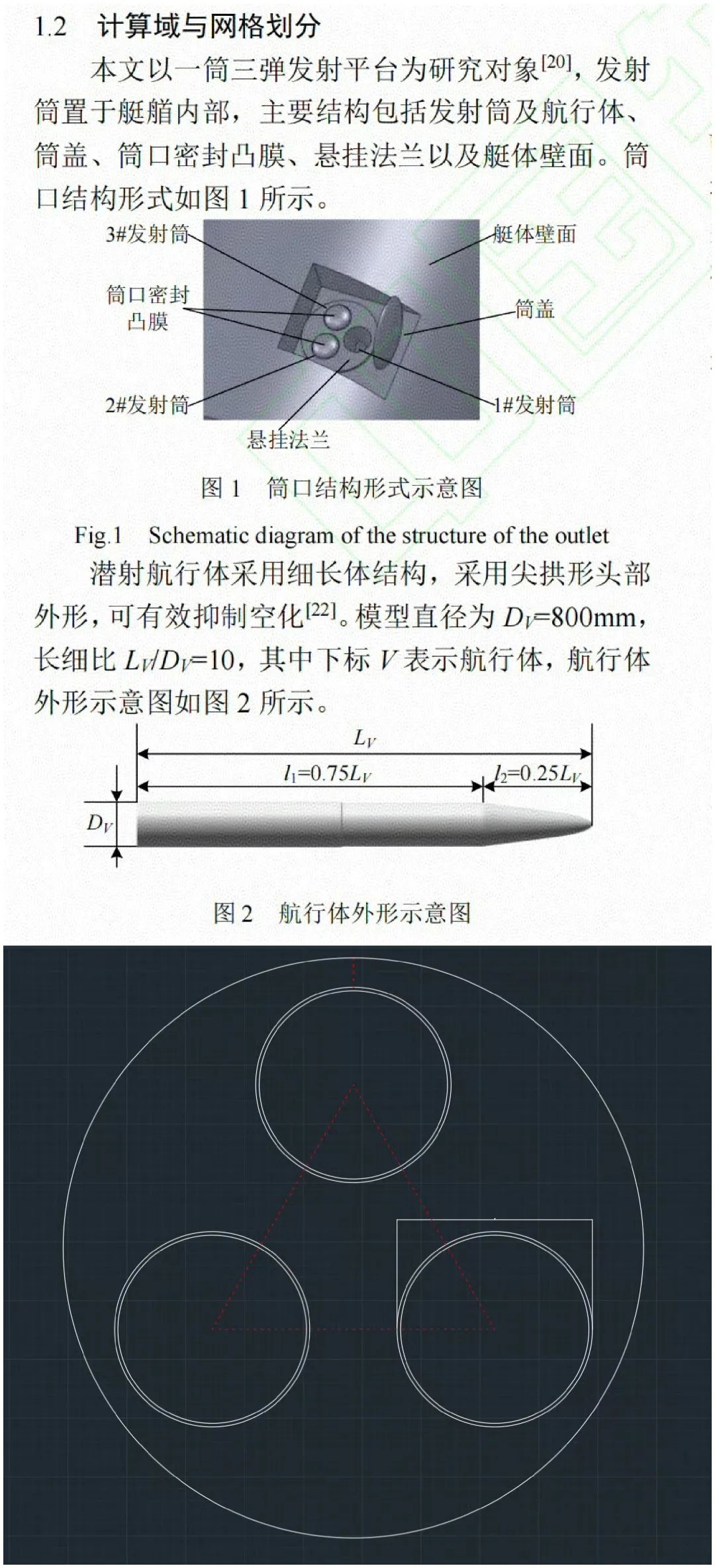

“鹰击18”、“鹰击21”、“长剑10”三款导弹的尺寸和直径在0.53米-0.85米之间，长度则为8-9米，以海通-1型（HT-1）垂发系统0.85米*0.85米，长9米的尺寸而言，“一个发射单元仅能装填一枚导弹，没法实现一坑多弹”。

四、093B核潜艇垂发系统的最新推测

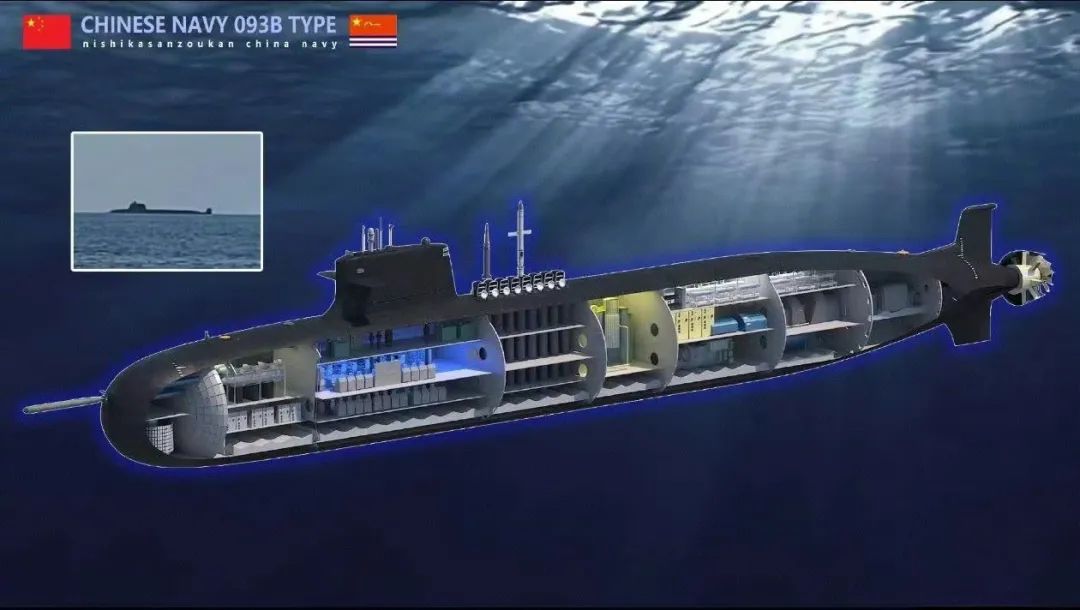

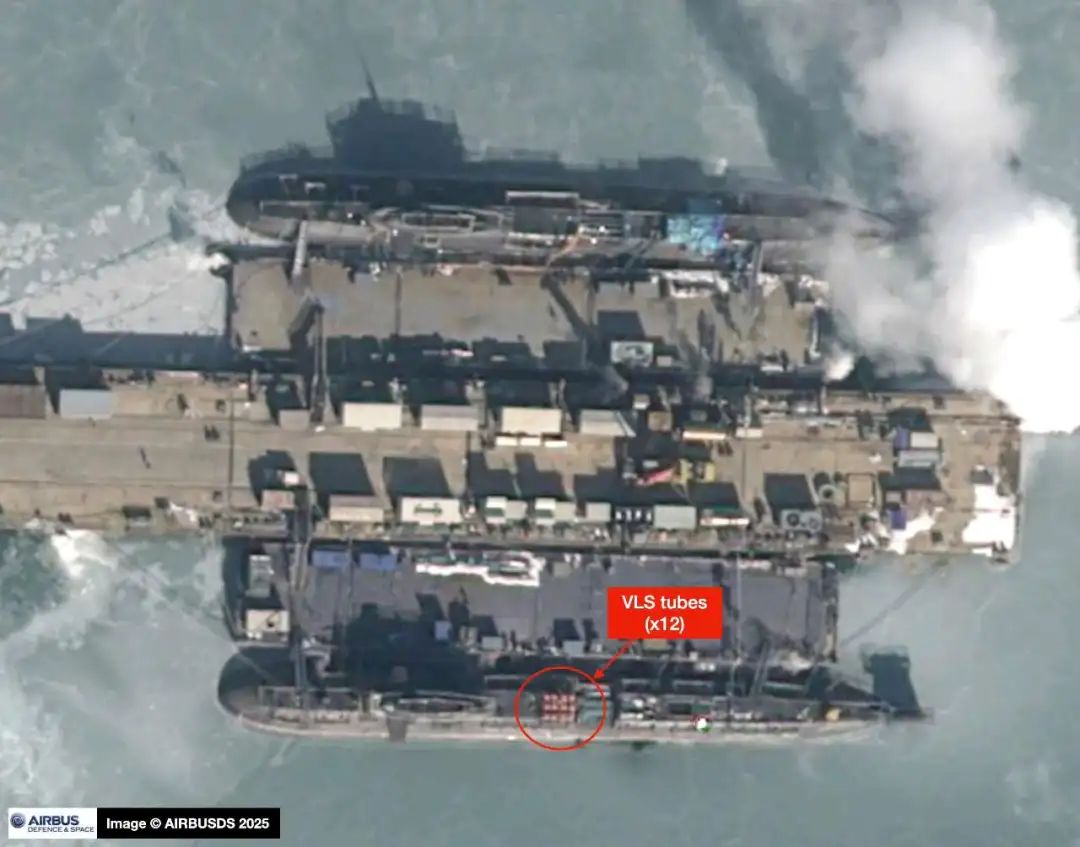

093B核潜艇最为093系列的最新改进型号，通过增加导弹发射仓分段，排水量接近8000吨，但其双壳体结构与耐压艇壳的直径与093A基本一致，耐压艇壳的直径在9米左右，加上外壳后，超过10米。而且093B核潜艇的艇体甲板呈一条直线，外壳也没有093A核潜艇的凸起造型，整体非常流畅，说明垂发系统没有超过耐压艇壳的直径。
