全固态钠电池的死结被解开了：一层铁电材料，界面电阻暴降6倍

全固态钠电池，被看作下一代大规模储能的有力候选。钠便宜、储量足，全固态结构又天然安全。

但这个方案一直有个过不去的坎——界面阻抗太高。固态电解质和电极之间是”硬碰硬”的固-固接触，离子传输阻力巨大，室温下循环容量衰减严重。

近日，新加坡国立大学最新授权的专利给出了一个解法：在无机多孔骨架表面加一层铁电材料修饰层。

就这一层。

负极界面电阻从205 kΩ降到33.8 kΩ，降了6倍。170圈循环后容量保持率从13%飙到71.7%。

不是渐进式改良，是数量级的跃迁。

为什么全固态钠电池卡在”界面”上？

先说清楚背景。

钠离子电池和锂离子电池原理相似，但钠的储量是锂的一千倍，成本天然低。大规模储能场景——电网调峰、风光配储——对成本极度敏感，钠电池天然契合。

全固态电池用固态电解质替代液态电解液，好处显而易见：不燃不爆，没有漏液风险。但问题也很明显——固体和固体之间的接触，远不如固体和液体。

液态电解液能浸润电极表面，离子传输路径顺畅。固态电解质做不到这一点，电极和电解质之间存在大量点接触，界面阻抗居高不下。

用金属钠做负极时，问题更严重。钠金属活性高，和固态电解质接触后容易发生副反应，界面不断劣化，容量快速衰减。

所以行业里有个共识：

全固态电池的瓶颈不在电解质本体，在界面。

聚合物复合电解质是一种折中方案——用无机固态骨架提供离子通道，用聚合物填充孔隙改善界面接触。但即便如此，室温下用金属钠负极的循环表现依然很差。

新加坡国立大学的吕力教授团队，瞄准的就是这个界面。

核心思路：用铁电材料”润滑”界面

专利的方案分三步走。

第一步，造骨架。 用溶胶-凝胶法制备NASICON结构的Na₃Zr₂Si₂PO₁₂多孔骨架。NASICON是一类钠快离子导体，离子电导率不错，但单独用作固态电解质时界面接触差。

第二步，加修饰层。 在多孔骨架表面涂覆一层铁电材料前驱体溶液，然后高温烧结。铁电材料是K₀.₅Na₀.₅NbO₃（铌酸钾钠，KNN），钙钛矿结构，居里温度高于300℃。

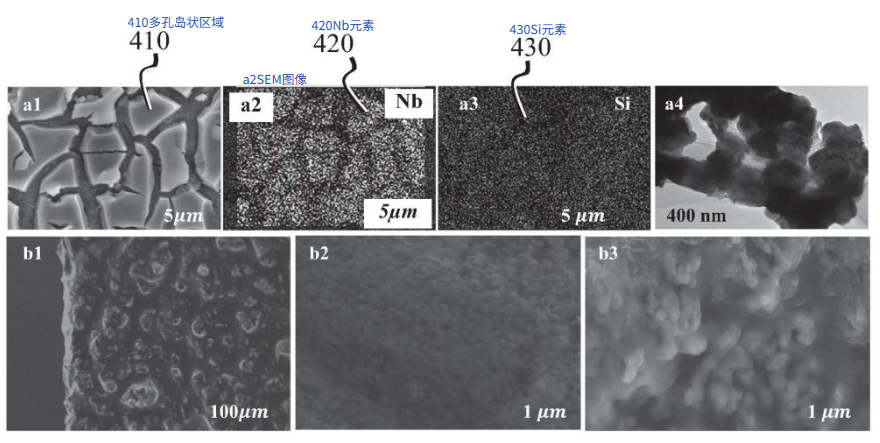

烧结后，KNN在骨架表面形成多孔岛状晶体层，与骨架的质量比仅为2.4:100。用量极少。

第三步，填聚合物。 把熔融的聚合物电解质（聚环氧乙烷PEO + 双三氟甲基磺酰基亚胺钠NaTFSI）通过真空渗入法填充到骨架和修饰层的孔隙中，冷却固化。

最终得到的复合电解质结构：

正极 | KNN修饰层 — NASICON骨架/PEO聚合物 — KNN修饰层 | 金属钠负极

关键创新在中间那层KNN。

铁电材料有个特殊性质——自发极化。它的晶胞内部存在永久电偶极矩，在界面处能产生局部电场，促进离子在电极-电解质界面的传输。相当于在界面处加了一个”离子加速器”。

而且KNN的居里温度高于300℃，意味着在电池工作温度范围内，铁电性始终稳定存在，不会因为温度变化而失效。

数据对比：差距是数量级的

专利中给出了有/无铁电修饰层的对比实验数据。

几个关键看点：

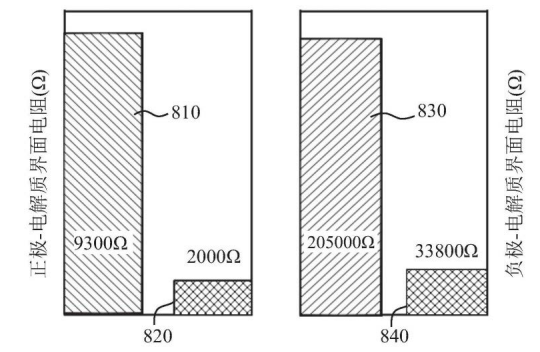

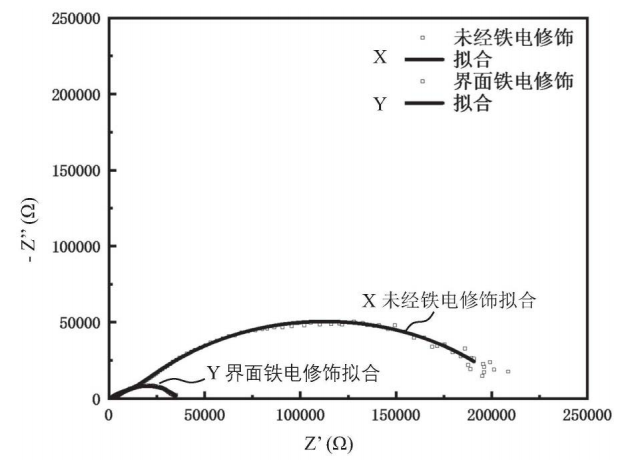

负极界面电阻降了6倍。 从205 kΩ降到33.8 kΩ。金属钠负极的界面一直是全固态钠电池的”重灾区”，铁电修饰层的效果在这里体现得最明显。

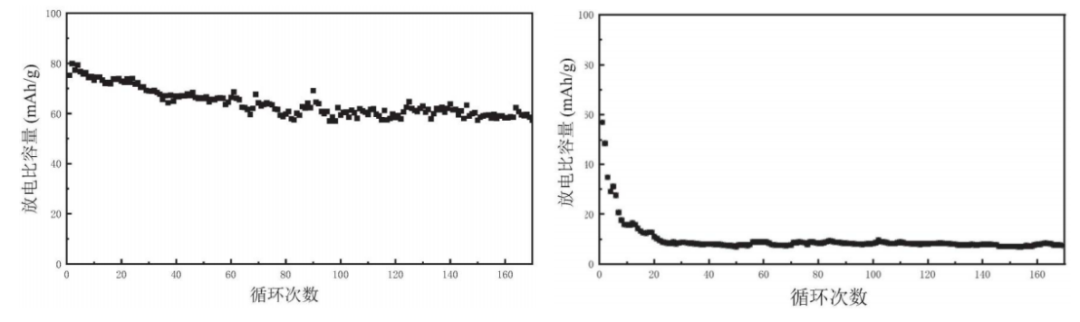

容量保持率提升5.5倍。 无修饰层的电池170圈后只剩13%容量，基本废了。有修饰层的还能保持71.7%。这个差距不是渐进改良，是能不能用的分界线。

首圈容量也高了40%。 从57 mAh/g到79.9 mAh/g。修饰层不只改善循环，连初始性能都有提升，说明它从第一圈就在起作用。

正极界面电阻也降了4.6倍。 从9.3 kΩ到2.0 kΩ。铁电修饰层对正极侧同样有效。

为什么铁电材料能起这个作用？

铁电材料的”自发极化”特性，是整个方案的核心机制。

普通材料内部电偶极矩方向杂乱，宏观上抵消了。铁电材料不同——它的晶胞结构决定了电偶极矩沿特定方向排列，形成宏观极化电场。

这个极化电场在电极-电解质界面处做了一件事：降低离子穿越界面的能量势垒。

打个比方。离子从电解质进入电极，就像过一道关卡。普通界面上，这道关卡的”门槛”很高，离子挤不过去，堆积在界面，形成高阻抗。铁电材料的极化电场相当于在关卡上装了个”传送带”，把离子推过去。

而且KNN（铌酸钾钠）这个材料选得也讲究：

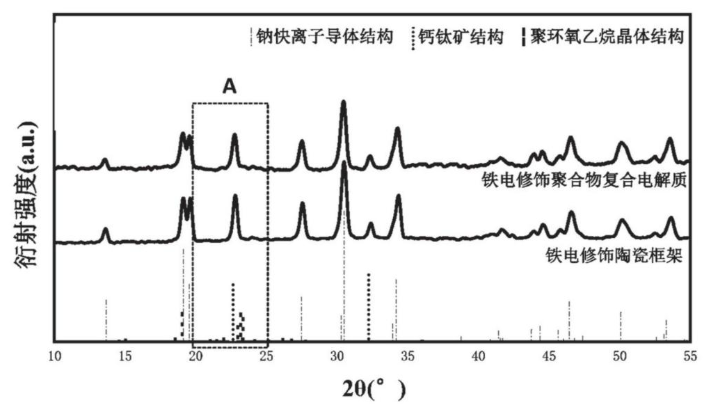

1. 钙钛矿结构稳定。 晶体结构规整，烧结后形成致密的岛状晶体层，不会破坏NASICON骨架的原有结构（XRD验证无杂质相）
2. 居里温度高于300℃。 电池工作温度远低于此，铁电性始终稳定
3. 用量极少。 与骨架质量比仅2.4:100，不会显著增加成本和厚度
4. 含钠含钾。 K₀.₅Na₀.₅NbO₃本身含钠离子，与钠电池体系天然兼容

工艺也不复杂。从产业化角度看，制备流程可以拆成四步：

1. 制备NASICON多孔骨架。 溶胶-凝胶法，原料包括丁醇锆、硅酸四乙酯等，1025℃烧结8小时。通过调节稳定剂比例可控孔隙度（18%~56%）
2. 涂覆铁电前驱体并烧结。 将KNN前驱体溶液涂覆在骨架表面，100℃干燥→550℃热解→750℃烧结，形成多孔晶体修饰层
3. 真空渗入聚合物。 在110℃真空烘箱中，将熔融的PEO+NaTFSI填充入骨架孔隙，反复多次直至双侧充分填充
4. 冷压封装。 将复合电解质压成300~600微米薄膜，正极片和金属钠负极片分别贴紧压合，室温冷压封装

没有极端条件，没有稀有设备，全部步骤在空气或常规手套箱中完成。

这件事的意义在哪

第一，界面的解法变了。

行业之前解决固态电池界面问题的思路，主要是改聚合物配方、加界面缓冲层、做表面处理。用铁电材料的自发极化来降低界面阻抗，是一个全新的物理机制引入。

第二，数据说话。

负极界面电阻降6倍，容量保持率从13%到71.7%。这不是”略有改善”，是从”没法用”到”有希望用”的跨越。

第三，钠电池+全固态，方向对。

钠电池适合大规模储能，全固态适合高安全要求。两者的结合点就是电网级储能——既要便宜，又要安全。这个方案同时解决了成本（钠）、安全（全固态）和性能（铁电修饰界面）三个维度。

第四，来自NUS。

新加坡国立大学在材料科学领域的实力不需要多介绍。发明人吕力教授是凝聚态物理和材料科学领域的知名学者。这项专利其实早在2021年就申请了，但是在2026年7月获授权，经过了完整的审查周期。专利中引用的对比文献也来自同一团队此前发表在 Advanced Science 上的工作，研究体系是连续的。

写在最后

全固态电池的商业化，被卡了很多年。

卡在哪？不是某一个环节的瓶颈，而是多个环节的叠加——电解质离子电导率不够高、界面阻抗太大、金属负极不稳定、工艺难以放大。

每一项单独看都不是致命问题，但叠在一起，就让全固态电池始终停留在”再等几年”的阶段。

这项工作的价值在于：它没有试图一次性解决所有问题，而是切入界面阻抗这一个关键卡点。用极少量铁电材料（2.4:100的质量比），撬动了数量级的性能提升。

有时候，解决问题的关键不在于加多少东西，而在于加对地方。
