国产新锐核潜艇泵喷推进与X舵技术解析

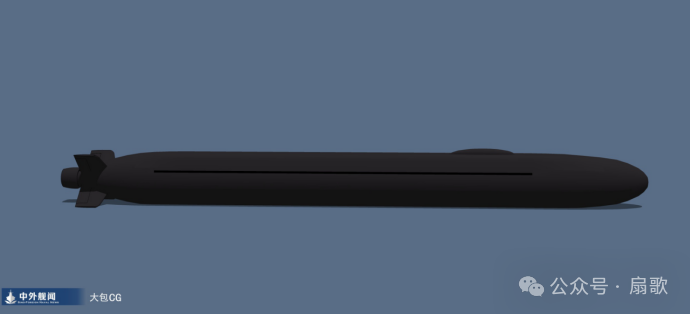

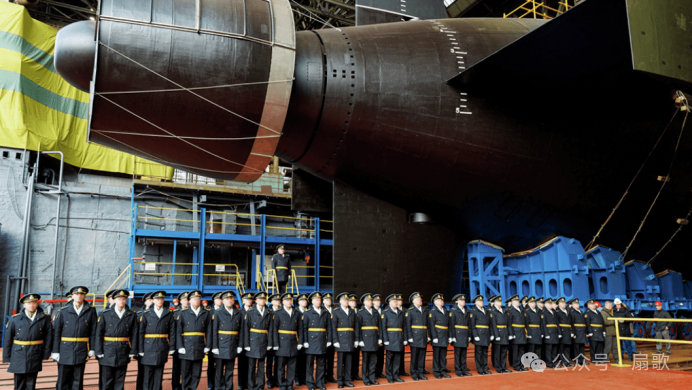

近期南北两大船厂下线的都下水国产新一代核潜艇，在构型上双双采用泵喷推进系统与X型尾舵。本文介绍一下采核动力潜艇上使用两种技术会带来哪些影响！

我国早期核潜艇长期采用七叶大侧斜螺旋桨推进，噪音巨大，20世纪 80 年代伴随 093 型核潜艇立项，同步启动泵喷基础理论攻关，进入2000 年后，国内正式进入有轴泵喷陆上样机与试验艇实测阶段，就在有轴泵喷稳步落地时段内，国内相关部门同步开始无轴泵喷研发。

现在全球新一代核潜艇，也都开始淘汰老牌七叶大侧斜螺旋桨，清一色用上泵喷？高性能核潜艇需要隐蔽静音、水下高速机动、大潜深稳定航行，而老式螺旋桨带缺陷，达不到现代核潜艇指标。

螺旋桨叶片外缘线速度高，一转就冒出梢涡空泡、叶面空泡，是潜艇中高频噪声头号来源，直接破坏了隐蔽性；螺旋桨高速旋转会催生剧烈紊乱尾流，扰动艇艉舵面与附体流场，诱发二次流激噪声，同时干扰艇载被动声呐探测精度。

再加上核潜艇反应堆富余功率充足，轻松跑到30节以上，老式螺旋桨一拉高航速，空泡疯狂恶化，推进效率严重下跌，反应堆的大功率根本发挥不出来。

泵喷推进系统从结构上解决了传统螺旋桨的毛病。

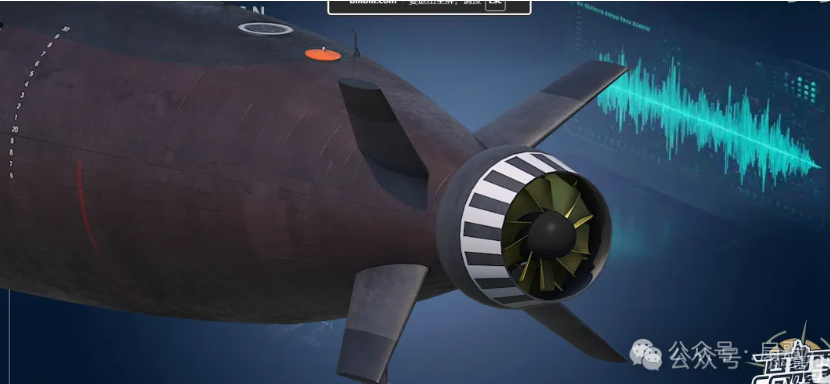

本质上来讲泵喷是导管螺旋桨的深度升级，属于轴流式推进装置，是将裸露的叶轮结构整体包裹于环形涵道内部，通过叶轮挤压内部水流，形成定向稳定的高速射流，以此产生持续推力。这种封闭式结构，规避了开放式螺旋桨的空泡、尾流紊乱等核心问题。

整套泵喷推进系统由外涵道壳体、叶轮定子总成、减振轴系总成三个模块构成，且核潜艇专用泵喷与常规潜艇泵喷存在本质区别。为最大限度削弱振动噪声传递，核潜艇泵喷摒弃传统硬焊硬连的固定方式，采用全浮置减振吊挂设计，切断机械振动通过艇体壳体向外辐射的路径，从传播渠道层面强化静音能力。

外涵导流罩是决定泵喷系统水动力性能的主要部件。可以满足核潜艇高速、大潜深作战需求，主流采用收敛型涵道设计，呈现入口宽大、出口收窄的结构特征，可有效收缩加速水流，大幅提升高速航行工况下的推力输出。

在制造工艺与材质层面，核潜艇泵喷涵道多采用钛合金一体铸造成型，适应深海高压耐受性、海水抗腐蚀性与结构强度，可以满足数百米深海复杂工况。

泵喷动叶普遍采用7至11片三维变扭变厚度曲面叶片，叶尖被涵道完全包裹，从结构上消除梢涡空泡，这也是泵喷静音性能碾压传统螺旋桨的关键。

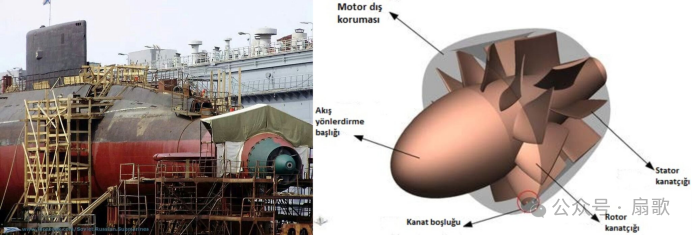

定子结构分为前置、后置两类，分工明确、各司其职：前置定子可梳理艇艉杂乱来流，为转子提供平稳均匀的进水环境，抑制湍流噪声；后置定子可回收水流旋转余能，将紊乱旋流矫正为平直出水，既提升推进效率，又大幅削弱尾流噪声。

轴系减振与密封设计，决定了泵喷系统的可靠性与深海水密性。核潜艇传动轴穿透耐压壳体，前端对接艇内二回路蒸汽轮机、减速齿轮或推进电机，为整套系统提供动力输入。

整套泵喷装置不与艇体刚性连接，通过多层橡胶减振器、全浮筏结构吊挂于非耐压艇体之上，彻底隔断轴系振动向全艇扩散。针对数百米深海高压环境，尾轴配备多道端面密封与压力补偿组件，可长期保持深水密封状态。

基于定子排布方式，泵喷推进系统分为两大技术路线，根据潜艇战术定位差异化选型。后置定子泵喷采用“转子在前、定子在后”的布局，可以达到25至35节高速航行工况，具备静音与高速冲刺能力，可以用在攻击型核潜艇；

在成熟有轴泵喷之外，无轴泵喷是国内新一代推进技术的发展方向。传统有轴泵喷依赖中心传动轴传输动力，传动轴占据艇艉大量舱室，挤压辅机设备、管线、水声探测装备的安装空间。同时，中心轴系运转振动、耐压壳体开孔等结构设计，都是先天噪声与结构强度隐患。

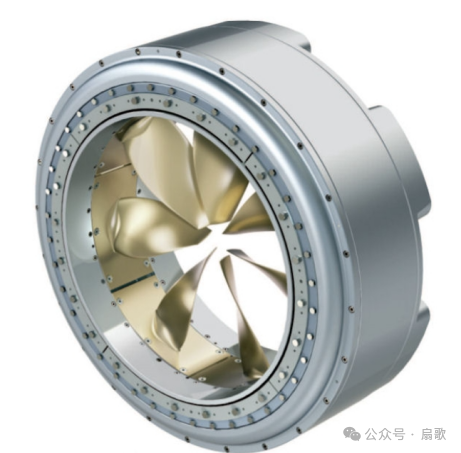

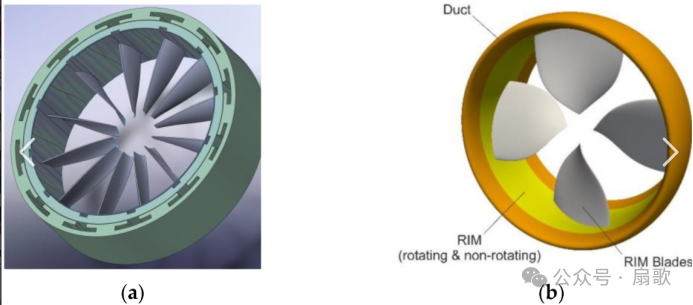

无轴泵取消中心传动轴，将环形驱动电机内嵌于涵道内壁，叶片根部固定在环形电机转子圈上，依托艇上核动力发电机组供电驱动。

结构带来多重优势：无中心轴结构大幅降低机械振动噪声，艇艉空置出大量舱室，可加装备用推进系统、新型声呐探测设备，拓展潜艇改装与作战潜力；出水水流均匀稳定，全航速空泡抑制能力全面超越有轴泵喷。

但该技术工程门槛极高，需攻克深海高压环形永磁电机绝缘密封、环向转子偏载疲劳、核电网波动适配大功率变流很多难题。

目前国内已完成无轴泵喷批量上艇试验，是否全面列装新一代主力潜艇，仍待后续验证。

整套泵喷系统的动力源，依托核潜艇核动力体系实现。反应堆一回路完成换热作业，二回路蒸汽发生器产出高压蒸汽，既可驱动蒸汽轮机与减速齿轮，为有轴泵喷提供机械动力；也可通过汽轮发电机转换电能，为无轴泵喷驱动电机供电，动力适配性极强。

实战条件下，泵喷系统的性能优势明显。5至12节静音巡航状态下，涵道结构约束水流、抑制空泡产生，水下辐射噪声较传统螺旋桨降低15至35分贝，完全满足深海隐蔽巡逻、静默潜伏的战术需求。

25节以上高速机动时，传统螺旋桨空泡泛滥、推进效率下跌，而泵喷系统空泡起始航速提升30%以上，可充分释放核动力极限功率，具备高速突击与低噪航行。在300至600米大潜深复杂环境中，艇艉伴流场畸变严重，传统螺旋桨工作稳定性大幅下降，泵喷凭借优异的整流特性；

与泵喷推进配套的X型尾舵，也是现代核潜艇的标配，相较传统十字舵，战术优势突出。传统十字舵功能划分固化，上下舵负责升降、左右舵负责转向，功能单一、机动局限。X型尾舵采用四块舵叶对角四十五度斜向排布，无固定功能分工，每片舵叶偏转产生的水动力，均可拆解为横向与垂向分力，通过四舵联动实现全维度机动。

潜艇水下转向、变深的核心，在于数字化舵控系统的实时运算调配。转向机动时，一组对角舵协同做功，横向分力叠加、垂向分力相互抵消，实现平稳转向；升降变深时，切换另一组对角舵发力，垂向合力叠加、侧向分力抵消，完成变深。这套复杂的动态配比逻辑，人力无法精准测算，必须依托车载工控机实时解算舵角，这也是早年X型尾舵受限于技术、难以普及的原因。

相较于同面积十字舵，X型尾舵的舵效提升三成以上，所有舵面可全程参与机动作业，水下回转灵活性、高速紧急变深、迂回突击能力大幅优化。同时，所有舵叶轮廓均收纳于艇体直径范围内，无外凸结构，可在海礁石区域穿行、海底坐底停泊、极地冰下蛰伏等复杂场景；

战场生存层面，X型尾舵也非常有优势。十字舵任意一组舵体卡滞失效，极易导致潜艇失控掉深、航向偏移，引发重大安全事故。而X型尾舵配备四套独立舵机与控制链路，单叶甚至双叶舵失效故障时，剩余舵面仍可通过系统配比调平，维持稳定航向与潜深，深海作战安全性。

同时，对角对称布局可规整艇艉紊乱水流，优化泵喷系统进水伴流场，削弱尾流扰动引发的桨叶噪声。

X型尾舵并非完美无缺，问题同样客观存在。四套独立舵机、液压电控配套系统结构复杂，制造成本、运维难度与故障概率均高于传统十字舵。低速航行时水流动能偏弱，舵力耦合效应杂乱，小幅变深微调的精度不及十字舵，需依托高精度控制算法补偿修正。同时，艇艉空间狭窄紧凑，多组舵机、管线、轴系高度集成，装配加工与后期检修难度大。

从装备选型新一代核潜艇，均优先选配X型尾舵+泵喷推进的组合构型。
