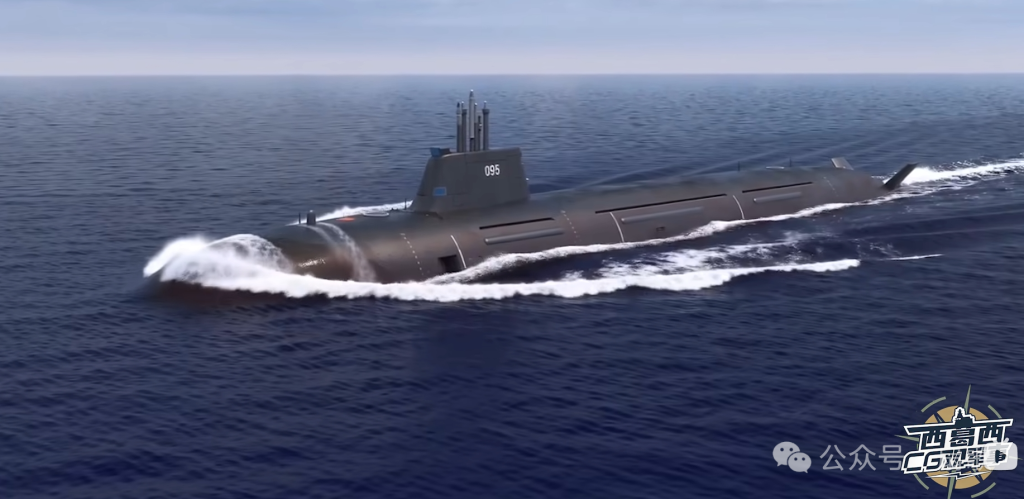

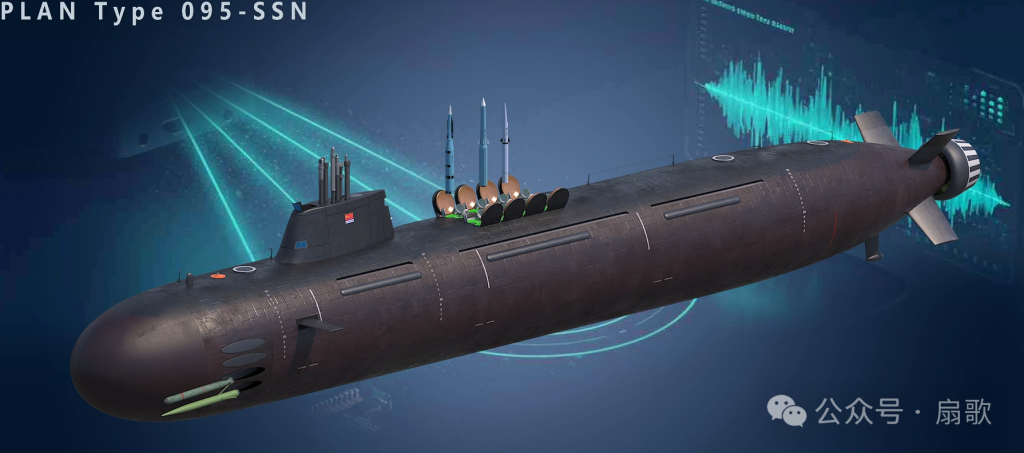

最近英国防务网站再次报道了093/095核动力攻击潜艇潜艇的猜测信息，由于这类装备是高度保密，外形上也更加看不出来多少名堂，外界也都是凭借一些零散信息，根据行业水准做一些猜测，按照他们估算093在8000余吨，而095在10000余吨，采用X型方向舵，泵喷推进器，艇艏舵，尤其是艇直径达到了12米以上，艇体中部还设有数量未明的垂直发射系统。
当然对于核动力潜艇来说，最重要的是静音功能，在之前我们核潜艇虽然造了出来，但由于工业基础的原因，存在噪音大，反应堆功率低的问题，这种情况一直持续了很多年，但随着近年来东大国整体工业技术的进步，这个问题逐步解决；
西葛西CG
降低噪音方法除了提高设备的制造装配精度外，就是在潜艇内部安装减震浮筏，但减震浮阀又受到潜艇直径的影响，而耐压壳直径又受到材料和大型卷板机影响；
所以外界一直非常关注潜艇的直径9米和12米的，二者带来的结果区别非常大；

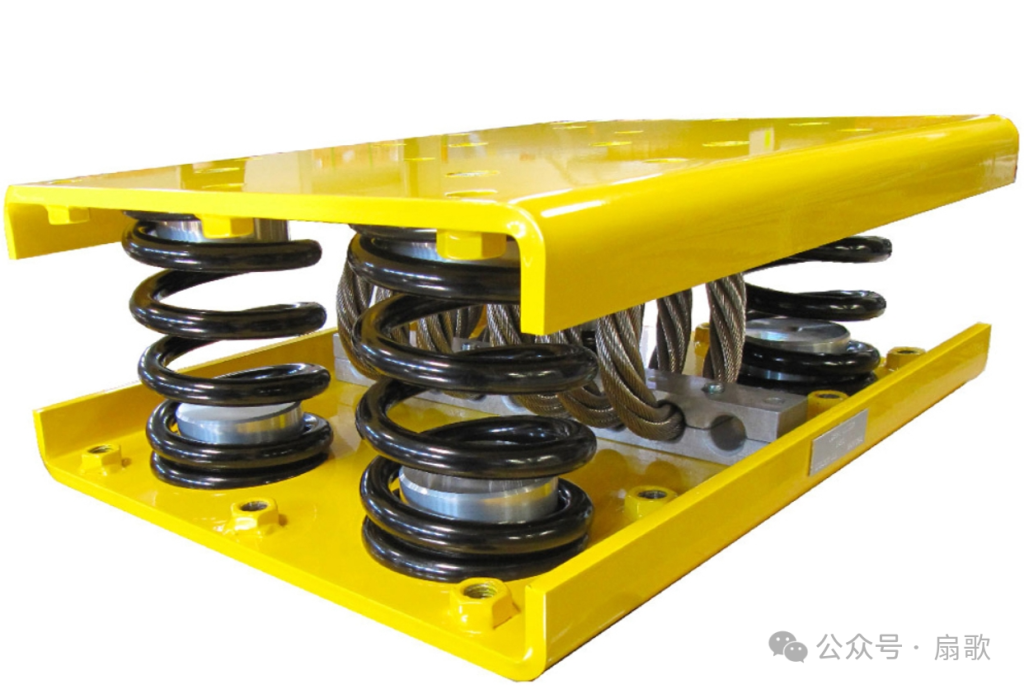

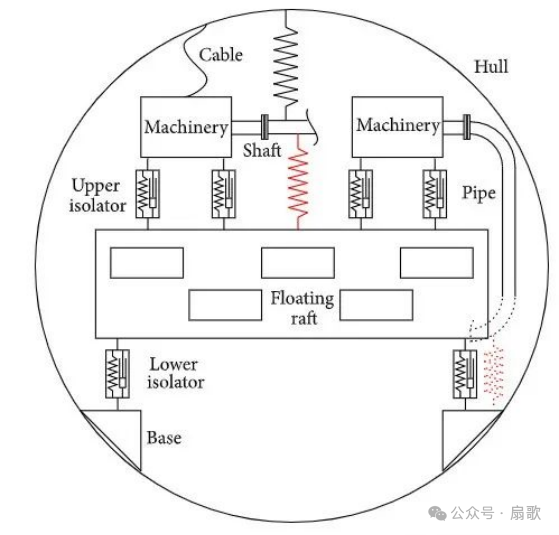

减震浮筏作用是潜艇主机、辅机这类主要噪声源的隔振设备。它靠弹性支架把动力设备和艇体分离开，从根源上减少机械震动传递到艇壳、扩散到海水里。而艇体直径，作为潜艇最基础的设计参数，直接决定了浮筏能装多大、怎么布置、有多少活动空间。

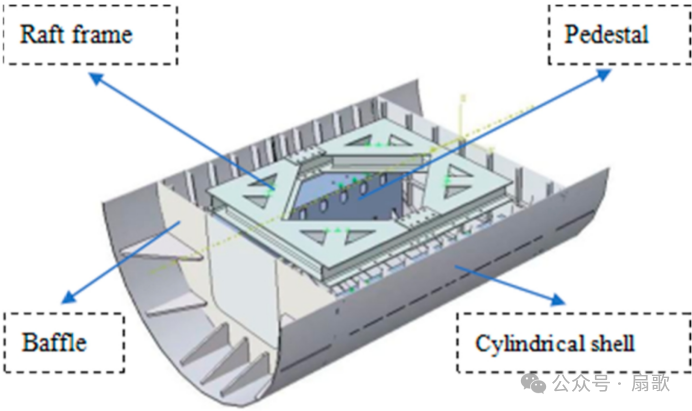

先说说内部空间。潜艇内部划分成一个个耐压舱段，动力舱集中安放主机、发电机组、各类泵体和管线，这个舱室的横向空间完全由艇体直径说了算。浮筏本身体积不小，还要承载多台重型设备，运转时也需要留出晃动、移动的余量。
艇体直径够大，动力舱横向空间就充足，就能用上一体式大型浮筏，把所有震动设备集中摆放。这样一来，支撑结构更简单，隔振效果统一，检修、布管也方便，还能避免浮筏运转时磕碰舱壁和管线。
可如果艇体直径偏小，空间被死死压缩，大尺寸整体浮筏根本装不下，只能拆分成多个小型分体浮筏。不仅隔振系统变得复杂，不同浮筏之间还会互相引发震动，不少隔振效果好、行程大的弹性部件也没法安装，整体降噪能力大打折扣。
再看结构强度和承重能力。艇体直径越大，耐压壳体的整体刚度就越强，承载能力也更出色，能扛住浮筏和重型设备的静态重量、运转产生的动态冲击，舱底基座不容易变形、出现疲劳损伤。
浮筏工作时会产生水平方向的往复震动，大直径艇体里，浮筏离舱壁距离远，侧向震动带来的额外作用力会被大幅削弱，艇体结构受力更安全。
反过来，小直径艇体壳体刚度偏弱，舱体承载余量不足，不仅只能选用轻量化小型浮筏，设备集成度上不去；浮筏紧贴舱壁，水平震动会直接冲击舱体，时间久了容易引发结构共振、出现疲劳问题。想要加固舱体，就得额外加装补强结构，本就紧张的内部空间进一步被挤占，陷入恶性循环。
隔振降噪效果，同样受艇体直径影响。浮筏的降噪能力，依靠弹性部件的频率匹配和充足的活动空间。直径充足时，浮筏摆动不受限制，弹性元件可以按照最优标准设计，不管潜艇低速巡航还是高速行驶，都能稳定阻隔高中低频机械噪音。同时宽裕的空间，还能搭配隔声罩、吸声材料、阻尼层，搭建起多层降噪体系。
一旦艇体直径受限，为了防止浮筏撞壁，只能缩小它的活动行程，被迫改动隔振系统参数。这就会导致潜艇最忌惮的低频噪声抑制能力下降，水下隐蔽性变差，各类辅助降噪设施也没有空间布设，噪音控制水平差距明显拉开。
除此之外，艇体直径还会影响潜艇长宽比、水下阻力和操控性，间接改变浮筏的工作环境。大直径潜艇一般长宽比更紧凑，水下行驶更平稳，艇体自身震动、颠簸小，传递到动力舱的外部干扰少，浮筏能在稳定环境下正常工作。
而小直径潜艇往往艇身偏细长，高速航行时姿态波动大，水动力带来的震动更强，外部震动叠加在浮筏上，打乱隔振平衡，噪音变大，设备磨损也会加快。
大直径舱室还能实现浮筏、管路、线路一体化布局，减少管线束缚，真正做到设备和艇体彻底减震分离。
当然，浮筏也会反过来约束艇体直径的设计。如今核潜艇对静音要求越来越高，高性能隔振必须搭载大尺寸、高承载的整体式浮筏，这就给艇体横向尺寸划定了最低标准。如果一味缩小艇体直径来降低排水量、减小航行阻力，就只能降级使用分体浮筏，直接牺牲潜艇最关键的水下隐蔽作战能力。
总结来说，艇体直径是浮筏设计安装的基础，而浮筏的降噪性能要求，又反过来定下了艇体直径的设计底线。二者相辅相成，是核潜艇设计里缺一不可的关键组合，直接决定了潜艇的静音水平、结构可靠性、维护效率，以及整体实战能力。
想要让整体式自由浮动水平浮筏发挥出最佳隔振效果，核潜艇耐压壳直径做到12 米以上；
首先看横向活动空间。这类大型浮筏要承载蒸汽轮机、主发电机、大功率泵组等动力设备，自身横向宽度就达到9 到 10 米。如果艇体直径不足 12 米，浮筏和舱壁之间的间隙连半米都不到。而潜艇航行、机动，或是遭遇水下扰动时，浮筏左右最大摆动能达到 ***至 *** 毫米，再算上冲击带来的瞬时偏移，狭小间隙必然会让浮筏直接磕碰舱壁。
当直径达到12 米，舱内横向净空充足，浮筏两侧能留出 0.* 到 *米的安全余量，不管是常规航行，还是变深、转向、水下冲击这类极端情况，都不会发生硬接触，这也是 12 米成为临界值的原因。
从弹性隔振部件的安装来看，大型整体浮筏底部、四周要布置几十组弹性元件和阻尼结构，这些部件既需要垂直方向的形变空间，水平剪切、侧向偏转也得留有充足余量。直径小于12 米时，舱壁会挤压安装空间，弹性件只能向中间收拢，受力不均、刚度失衡，对低频噪音的抑制能力会大幅下降。
12 米大直径舱体，能让所有弹性元件按照力学模型均匀排布，水平方向的活动空间完全释放；
从结构承重上来说，整套浮筏加动力设备总重达数百吨，运行中还会持续产生侧向交变力。小直径耐压壳体本身环向刚度偏弱，为了扛住载荷，就得额外加装大量加强结构，进一步挤占空间，陷入越补强、间隙越小的恶性循环。而12 米级艇体结构冗余充足，不用额外补强，就能稳稳承受各类载荷，结构疲劳风险更低，也不用牺牲浮筏的尺寸和性能。
不同艇体直径，适配的浮筏方案也完全不同。直径在9 米的潜艇，只能采用分体式小型浮筏，把设备拆分安装。这种方案隔振效果差，还容易出现振动互相干扰，一般用在常规潜艇、中小型核潜艇上，没法实现极致静音。
只有艇体直径达到12 米及以上，才能使用单舱整体式大浮筏，将全部动力设备集成一体，隔振参数统一，再搭配隔声、阻尼结构，搭建完整的降噪体系，这也是如今高端静音核潜艇普遍采用 12 米及以上直径的关键原因。
与此同时，12 米直径也让舱室竖向、纵向空间同步扩容，柔性管路、电缆接头、检修通道都能合理布设，不会束缚浮筏的活动空间。如果硬在小直径舱体内装大型整体浮筏，只能压缩弹性件行程、调高系统固有频率，最终牺牲掉最重要的低频降噪能力，完全违背设计初衷。
总结一下，12 米不是理论上的绝对下限，而是工程里让整体式自由浮动浮筏稳定发挥性能的门槛。低于这个尺寸，只能降级使用分体方案；达到 12 米及以上，浮筏的活动空间、力学布局、降噪配套才能全部落地，充分发挥隔振优势。
而095的潜艇肯定是超过12米，完全可以设置减震浮筏，整体个噪音水平会比较低，整体性能是非常先进！
